تُستخدم تقنية T-Beam لوصف حلول إنشائية تعتمد على كمرات ذات قطاع على شكل حرف T أو حرف T مقلوب، بحسب وظيفة العنصر وطريقة عمله داخل السقف. لكن اسم القطاع وحده لا يحدد نظام السقف أو قدرته على التحمل؛ إذ يجب معرفة مكونات النظام والبحور والأحمال والوصلات قبل اعتماده.
يساعدك هذا الدليل على فهم المصطلح، والتمييز بينه وبين Beam & Block والأنظمة الأخرى، ومراجعة متطلبات التصميم والتصنيع والتركيب والتكلفة قبل طلب عرض السعر.
ما هي تقنية T-Beam؟
الكمرة ذات القطاع T تتكون من جزء رأسي يُسمى الجذع وجزء عرضي يُسمى الجناح. وقد يتكون هذا القطاع من كمرة وبلاطة تعملان معًا وفق التصميم، أو يكون عنصرًا مُصنّعًا مسبقًا. أما الكمرة ذات القطاع T المقلوب، فيقع جناحها في الأسفل، ويمكن أن يوفر ارتكازًا للعناصر المجاورة حسب تفاصيل النظام.
لذلك لا تعني كلمة T-Beam تلقائيًا أن العنصر مسبق الصب أو سابق الإجهاد، ولا أن جميع المنتجات التي تحمل هذا الاسم قابلة للتبادل. يجب الرجوع إلى رسومات المورد والحسابات والمواصفات لتحديد نوع العنصر واستخدامه.
ما علاقتها بنظام Beam & Block؟

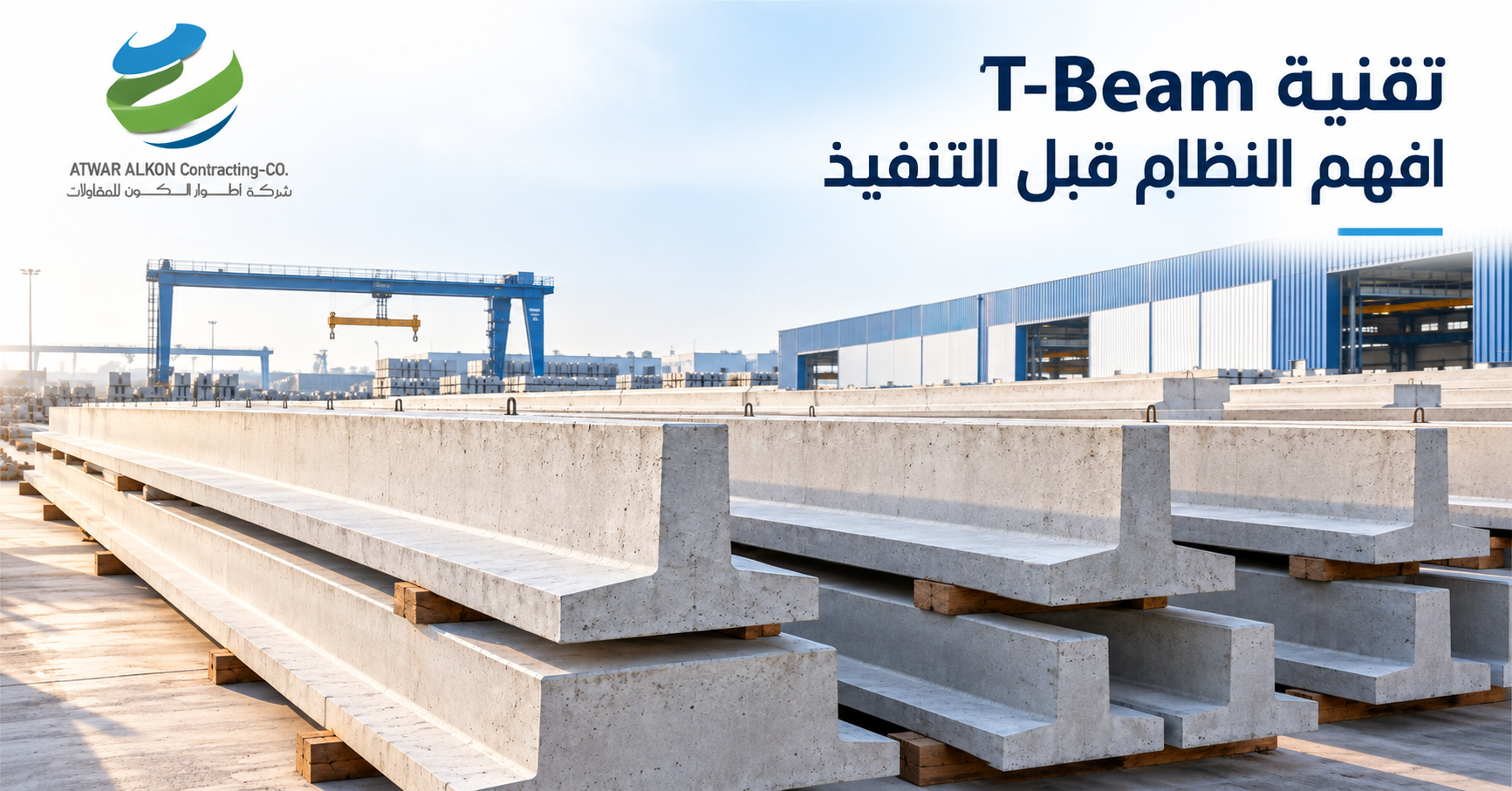

قد تستخدم أنظمة Beam & Block كمرات خرسانية مسبقة الصب ذات قطاع T مقلوب، توضع بينها وحدات تعبئة. ويُستكمل السقف بالتفاصيل والأعمال المحددة في التصميم، مثل الخرسانة المكملة والتسليح والوصلات والتدعيم المؤقت عند الحاجة.
الكمرة جزء من النظام، بينما Beam & Block وصف لتجميع السقف. كما أن تسمية بلاطات الأعصاب تشمل أنظمة مختلفة؛ لذلك ينبغي توضيح هل المقصود أعصاب مصبوبة في الموقع، أم كمرات مسبقة الصب مع وحدات تعبئة.
ما المزايا المحتملة للكمرات مسبقة الصب؟
- تنظيم الإنتاج: يمكن تصنيع العناصر المتكررة ضمن برنامج واضح، مع توثيق الفحوص والأبعاد قبل التوريد.
- تقليل بعض أعمال الموقع: يحد التصنيع المسبق من بعض أعمال القوالب والصب، لكنه لا يلغي بالضرورة جميع الشدات أو التدعيم أو الخرسانة المكملة.
- تنسيق التوريد: يمكن توزيع العناصر على دفعات تتوافق مع جاهزية مناطق التركيب.
- دراسة كفاءة القطاع: يتيح اختيار القطاع المناسب مقارنة الوزن واستهلاك المواد والأداء الإنشائي بالبدائل.
تتحقق هذه المزايا بحسب ظروف المشروع. ولا يُعد النظام أخف أو أسرع أو أقل تكلفة في جميع الحالات؛ فالنقل والرفع والاعتمادات وتفاصيل التنفيذ تدخل في المقارنة.
ما الذي يجب مراجعته قبل اعتماد النظام؟
البحور والأحمال والمساند
يحدد المصمم البحور الفعلية والأحمال الدائمة وأحمال الاستخدام وأي معدات أو قواطع مؤثرة. ثم يراجع مقاومة العناصر والهبوط والتشقق والاهتزاز عند الحاجة، إلى جانب المساند والوصلات ومسار انتقال الأحمال. لا يوجد بحر أقصى واحد أو مقاس ثابت يناسب جميع كمرات T-Beam.
الفتحات وتنسيق الخدمات
يجب تنسيق فتحات السلالم والمناور والتكييف والتمديدات قبل التصنيع. وقد تحتاج بعض الفتحات إلى عناصر إضافية أو تغيير توزيع الكمرات. ولا يجوز قطع عنصر أو حفره أو تعديل تسليحه أو أسلاك الإجهاد المسبق دون موافقة هندسية على التفصيل المقترح.
مراحل النقل والتركيب
تختلف حالة العنصر أثناء المناولة والرفع عن حالته بعد اكتمال السقف. لذلك تُراجع نقاط الرفع والتخزين والارتكاز المؤقت وتسلسل التركيب وفق تعليمات المورد والخطة المعتمدة، ولا يُفترض أن العنصر قادر على تحمل جميع أحمال التنفيذ بمجرد وضعه في مكانه.
مقاومة الحريق ومتطلبات الكود
لا يكفي أن تكون الخرسانة غير قابلة للاحتراق لإثبات تصنيف مقاومة حريق محدد للسقف. يعتمد التقييم على التجميع الإنشائي وتفاصيله، ويجب الاستناد إلى التصميم أو الاختبارات أو الطرق المعتمدة المنطبقة على النظام المستخدم. لهذا لا يصح تعميم تصنيف مثل ساعتين على جميع الكمرات والأنظمة.
توضح مراجع PCI الخاصة بالتصميم لمقاومة الحريق وجود اختبارات لتجميعات مختلفة من الخرسانة مسبقة الصب، مع ضرورة مراعاة حدود تطبيق نتائجها.
في السعودية، يُرجع إلى المركز السعودي لكود البناء للتحقق من المتطلبات والإصدارات المنطبقة على المشروع، ومنها الكود السعودي للمنشآت الخرسانية SBC 304. ويحدد الاستشاري متطلبات التصميم والحريق والتنفيذ ذات الصلة وفق استخدام المبنى والاشتراطات المعتمدة.
خطوات التنفيذ من الدراسة إلى الاستلام
- مراجعة المدخلات: جمع المخططات والأحمال والمناسيب والفتحات وتحديد مسؤولية التصميم.
- اعتماد التفاصيل: مراجعة توزيع العناصر والارتكازات والوصلات وتسلسل التنفيذ والتنسيق مع الخدمات.
- التصنيع والفحص: متابعة الأبعاد والتسليح أو الإجهاد المسبق عند استخدامه والخرسانة والمعالجة وسجلات الجودة.
- تجهيز الموقع: التأكد من جاهزية المساند والمداخل ومناطق التخزين ومعدات الرفع وخطة السلامة.
- التركيب والأعمال المكملة: تنفيذ الرفع والارتكاز والوصلات والتدعيم والصب المكمل وفق المخططات المعتمدة.
- الاستلام: توثيق الفحص ومعالجة الملاحظات والتحقق من اكتمال الأعمال المطلوبة قبل التحميل أو إزالة التدعيم.
يمكنك أيضًا مراجعة دليل مراقبة جودة الخرسانة مسبقة الصب للتعرف على السجلات ونقاط الفحص التي تُناقش قبل التسليم.
هل توفر تقنية T-Beam التكلفة؟
قد تحقق وفورات في مشروع مناسب، لكن لا توجد نسبة توفير ثابتة يمكن ضمانها لكل المشاريع. تعتمد النتيجة على تكرار العناصر، والكميات، والبحور والأحمال، والمسافة إلى المصنع، ومعدات الرفع، وأعمال الموقع المكملة والبرنامج الزمني.
للمقارنة العادلة، اجمع تكلفة التصميم والتصنيع والنقل والرفع والتركيب والتدعيم والوصلات والخرسانة المكملة، ثم قارنها ببديل يحقق المتطلبات نفسها. راجع عوامل تكلفة أسقف البريكاست بدل الاعتماد على سعر متر غير مرتبط بمخططات ونطاق محددين.
كيف تقارن T-Beam بالأنظمة الأخرى؟
لا تُحسم المقارنة من اسم القطاع وحده. فـHollow Core بلاطات ذات فراغات طولية، وDouble Tee عناصر ذات عَصَبَين، بينما Beam & Block يجمع كمرات ووحدات تعبئة. ولكل نظام تفاصيل تصميم وتنفيذ ومتطلبات توريد مختلفة.
قارن البدائل على أساس الأحمال والبحور وارتفاع السقف والفتحات ومقاومة الحريق والتشطيبات والتكلفة الكلية. ولا يصح الجزم بأن نظامًا أقوى أو أرخص من الآخر دون دراسة المنتجات والتصميمات المحددة. للتوسع، اقرأ مقارنة Beam & Block وHollow Core.
أسئلة شائعة عن تقنية T-Beam
هل جميع كمرات T-Beam سابقة الإجهاد؟
لا. يصف الاسم شكل القطاع، أما نوع التسليح وطريقة التصنيع فيحددهما التصميم ومواصفات المنتج.
هل يمكن استخدامها في توسعة مبنى قائم؟
تحتاج التوسعة إلى تقييم المبنى والمساند والأساسات والأحمال والوصلات وإمكانية التنفيذ. لا تكفي خفة عنصر السقف وحدها للحكم على صلاحية إضافة دور أو توسيع المبنى.
هل يغني النظام عن العزل الحراري والمائي؟
لا يُفترض ذلك. تُحدد منظومة العزل والتشطيبات وفق متطلبات المبنى وتفاصيل السقف والمواصفات المعتمدة.
ما المعلومات المطلوبة للتسعير؟
ابدأ بالمخططات، والموقع، والكميات، والبحور والأحمال، ونطاق التوريد والتركيب والموعد المستهدف. استخدم قائمة مستندات طلب عرض سعر الأسقف مسبقة الصنع لتجهيز ملف واضح.
ناقش نظام السقف المناسب لمشروعك
اختيار تقنية T-Beam يبدأ بفهم المنتج ونظام السقف كاملًا، ثم مراجعته هندسيًا ومقارنة نطاق التنفيذ والتكلفة بالبدائل. أرسل مخططاتك ومتطلباتك إلى فريق أطوار الكون لتوضيح نطاق الأعمال ودراسة الخطوة المناسبة للمشروع.
