نظام السقف الهوردي Beam & Block: المكونات والمميزات وخطوات التنفيذ
يُعد نظام السقف الهوردي Beam & Block من الأنظمة الإنشائية التي تعتمد على دمج الكمرات الخرسانية مع وحدات التعبئة لتكوين سقف متكامل يحقق التوازن بين الكفاءة الإنشائية وسرعة التنفيذ وتنظيم أعمال الموقع.
ويزداد الاهتمام بهذا النظام في المشاريع التي تستفيد من العناصر الخرسانية مسبقة الصب، خصوصًا عندما يكون هناك تكرار في البحور أو الحاجة إلى تقليل بعض الأعمال التقليدية المرتبطة بالشدات والصب داخل الموقع.
لكن نجاح نظام Beam & Block لا يعتمد على اختيار الكمرات والبلوك فقط، بل يبدأ من التصميم الإنشائي، ويمر عبر التصنيع والتوريد والرفع والتركيب، وينتهي بالتسليح والخرسانة العلوية وضبط الجودة.
في هذا الدليل نوضح مفهوم نظام الكمرات والبلوك، ومكوناته، وأهم مميزاته، وخطوات تنفيذه، والفرق بينه وبين السقف التقليدي، والعوامل التي تحدد مدى ملاءمته للمشروع.
ما هو نظام السقف الهوردي Beam & Block؟
نظام Beam & Block هو نظام إنشائي للأسقف والأرضيات يعتمد على توزيع كمرات خرسانية وفق تصميم محدد، ثم تركيب وحدات تعبئة أو بلوكات بين هذه الكمرات، واستكمال التسليح والخرسانة المطلوبة لتكوين السقف النهائي.
وفي كثير من المشاريع يُستخدم مصطلح السقف الهوردي أو نظام الكمرات والبلوك لوصف أنظمة مشابهة تعتمد على وجود عناصر حاملة وبينها وحدات تعبئة.
لكن لا يعني ذلك أن جميع أنظمة الهوردي متطابقة مع Beam & Block.
فقد تختلف الأنظمة في:
نوع الكمرات.
نوع وحدات التعبئة.
أبعاد العناصر.
طريقة الارتكاز.
التسليح.
الخرسانة العلوية.
آلية التصنيع والتركيب.
ولهذا يجب الرجوع إلى التصميم والمواصفات الخاصة بكل مشروع قبل اعتماد النظام.

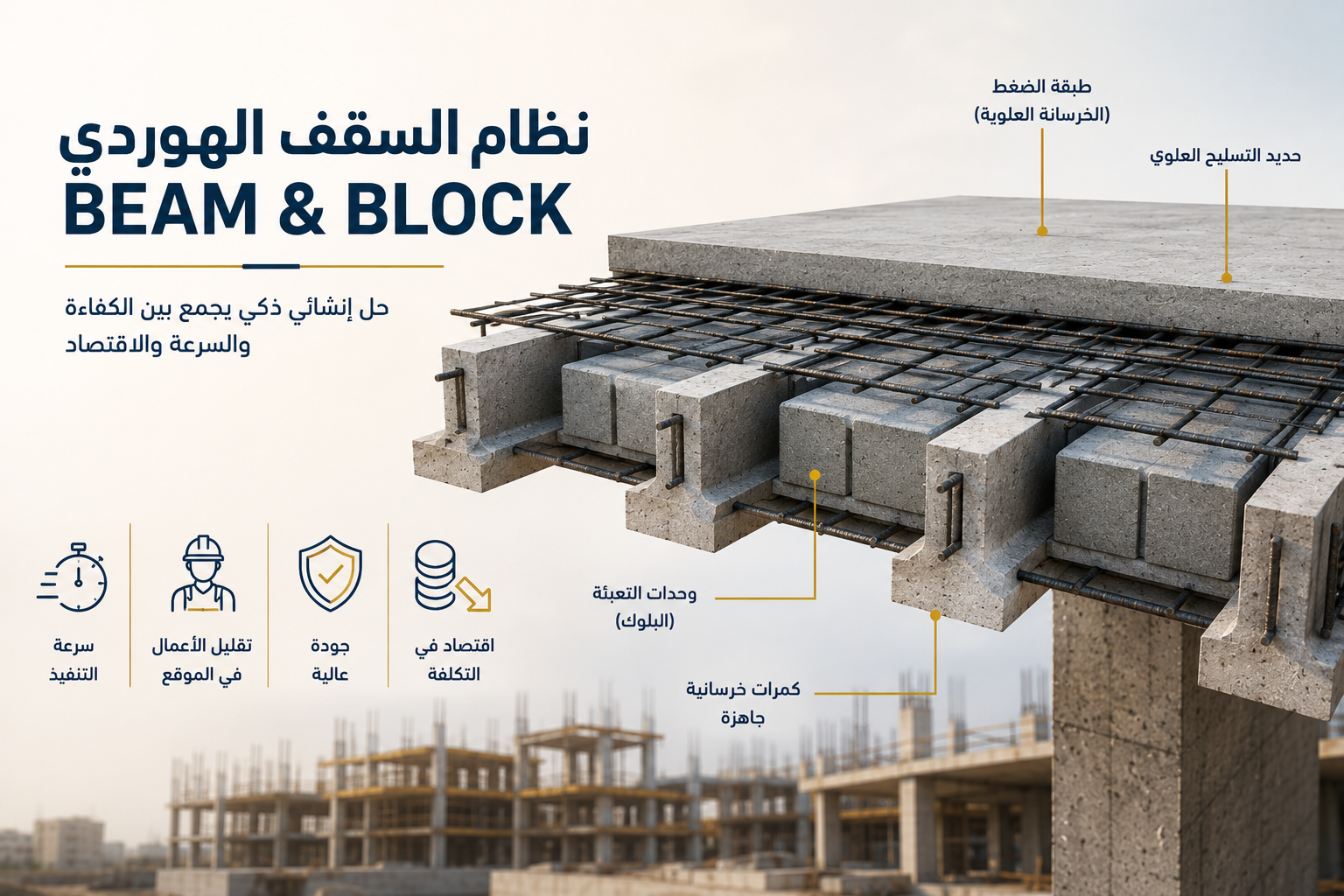

ما مكونات نظام Beam & Block؟
يتكون النظام من عدة عناصر مترابطة تعمل معًا.
الكمرات الخرسانية
تمثل الكمرات العنصر الإنشائي الرئيسي في النظام.
وقد تكون كمرات خرسانية جاهزة أو مسبقة الصب يتم تصنيعها قبل نقلها إلى الموقع.
ويتم تحديد أبعاد الكمرات وتوزيعها وفق:
طول البحر.
الأحمال.
نوع المبنى.
المساند.
خصائص الخرسانة.
تفاصيل التسليح.
متطلبات التصميم.
ولهذا لا توجد مقاسات واحدة يمكن استخدامها لجميع مشاريع Beam & Block.
وحدات التعبئة أو بلوك الهوردي
توضع وحدات التعبئة بين الكمرات لتكوين أجزاء السقف الواقعة بين العناصر الحاملة.
ويستخدم البعض مصطلح بلوك هوردي للأسقف لوصف هذه الوحدات.
وتساعد وحدات التعبئة على تقليل الحاجة إلى ملء كامل القطاع بالخرسانة في المناطق التي لا تتطلب ذلك وفق التصميم.
ويجب التمييز بينها وبين أنواع البلوك المستخدمة في الجدران، لأن الوظيفة الإنشائية مختلفة.
حديد التسليح
يتم استكمال التسليح حسب التصميم بعد تركيب الكمرات ووحدات التعبئة.
وقد يشمل ذلك:
تسليحًا علويًا.
تسليح مناطق المساند.
شبك التسليح.
تفاصيل الفتحات.
وصلات بين العناصر.
الطبقة الخرسانية العلوية
بعد اكتمال التركيب والتسليح يتم صب طبقة خرسانية علوية حسب النظام المستخدم.
وتساعد هذه الطبقة على ربط عناصر السقف وتحقيق الأداء الإنشائي المطلوب.
كيف يعمل نظام الكمرات والبلوك؟
يمكن فهم النظام من خلال مسار انتقال الأحمال.
تستقبل البلاطة الأحمال الناتجة عن الاستخدام والتشطيبات والعناصر الأخرى، ثم تنتقل الأحمال إلى الكمرات، ومنها إلى الأعمدة أو الجدران أو الكمرات الرئيسية.
وتقوم وحدات التعبئة بتكوين أجزاء من السقف بين العناصر الحاملة، بينما تعمل الكمرات والتسليح والخرسانة العلوية معًا كنظام متكامل.
ولهذا لا يمكن تقييم أي جزء من النظام بصورة منفصلة.
فالكمرة قد تكون مصممة بصورة جيدة، لكن ضعف الارتكاز أو التسليح أو الوصلات قد يؤثر على النظام بالكامل.
ما علاقة Beam & Block بالسقف الهوردي؟
هناك تشابه كبير بين النظامين من حيث الفكرة العامة.
يعتمد السقف الهوردي عادة على أعصاب أو كمرات تفصل بينها وحدات تعبئة، بينما يعتمد Beam & Block في كثير من تطبيقاته على كمرات خرسانية مسبقة الصب ووحدات تعبئة.
لكن التفاصيل التنفيذية والتصميمية قد تختلف.
لذلك لا يجب اعتبار المصطلحين مترادفين بصورة مطلقة.
الأصح هو دراسة النظام المستخدم فعليًا في المشروع ومراجعة:
نوع الكمرات.
نوع البلوك.
طريقة الارتكاز.
التسليح.
السماكات.
الخرسانة المكملة.
ما أهم مميزات السقف الهوردي Beam & Block؟
يمكن أن يقدم النظام عددًا من المزايا المهمة في المشاريع المناسبة.
1. الاستفادة من التصنيع المسبق
عند استخدام كمرات خرسانية جاهزة، يمكن تصنيع العناصر بالتوازي مع أعمال أخرى داخل المشروع.
وهذا يقلل الاعتماد الكامل على تنفيذ كل العمليات داخل الموقع.
2. سرعة أكبر في بعض مراحل التنفيذ
عندما تكون العناصر جاهزة والموقع مهيأ، يمكن تركيب الكمرات والبلوك وفق تسلسل واضح.
وهذا قد يساعد على تقليل المدة المطلوبة لبعض أعمال السقف مقارنة بأنظمة تعتمد بالكامل على الشدات والصب في الموقع.
3. تقليل بعض أعمال الشدات
يمكن أن يساهم النظام في تقليل الاعتماد على بعض أعمال الشدات التقليدية.
وتختلف متطلبات الدعم المؤقت حسب النظام والتصميم.
4. تحسين تنظيم الموقع
عندما تقل أعمال النجارة والحدادة والصب في بعض المناطق، يمكن تحسين حركة العمال والمعدات والمواد.
وهذا مهم في المشاريع الكبيرة أو المواقع التي تحتوي على كثافة عالية من الأعمال.
5. تقليل بعض أشكال الهدر
يساعد التصنيع المسبق على إنتاج العناصر وفق مقاسات محددة مسبقًا.
ويمكن أن يقلل ذلك من بعض أشكال الهدر المرتبطة بالقص والتجهيز داخل الموقع.
6. الاستفادة من التكرار
يصبح النظام أكثر كفاءة عندما يحتوي المشروع على بحور أو وحدات إنشائية متكررة.
فالتكرار يساعد على تحسين:
التصنيع.
النقل.
ترتيب التوريد.
سرعة التركيب.
إدارة المعدات.
7. إمكانية تحسين البرنامج الزمني
يمكن تنفيذ التصنيع بالتوازي مع تجهيز الموقع، ثم البدء بالتركيب عند جاهزية المساند.
وهذا قد يساعد على تقليل مدة بعض مراحل الهيكل.
لكن النتيجة تعتمد على جودة التخطيط، وليست ضمانًا تلقائيًا.
هل توجد تحديات أو قيود في Beam & Block؟
نعم، مثل أي نظام إنشائي.
الحاجة إلى تصميم مستقر
لأن بعض العناصر يتم تصنيعها مسبقًا، يجب اعتماد المقاسات والفتحات والمناسيب مبكرًا.
وقد تصبح التعديلات بعد التصنيع أكثر تعقيدًا.
النقل
يجب دراسة:
طول الكمرات.
وزن العناصر.
نوع المركبات.
الطرق المؤدية للموقع.
طريقة التخزين.
الرفع
قد يحتاج النظام إلى رافعات أو معدات مناولة مناسبة.
وتعتمد المتطلبات على:
وزن العنصر.
ارتفاع التركيب.
نصف قطر عمل الرافعة.
مساحة الموقع.
التنسيق مع MEP
يجب تحديد فتحات ومسارات الخدمات قبل التنفيذ قدر الإمكان.
ويشمل ذلك:
التكييف.
الكهرباء.
الصرف.
مكافحة الحريق.
الشفتات.
الدقة في التنفيذ
يجب أن تكون المساند والمناسيب والمسافات متوافقة مع المخططات، لأن الانحرافات الكبيرة يمكن أن تعرقل تركيب العناصر.
الفرق بين السقف الهوردي والسقف العادي
يعد هذا من أكثر الأسئلة شيوعًا عند اختيار نظام السقف.
السقف المصمت
يعتمد عادة على بلاطة خرسانية متصلة يتم صبها وفق سماكة وتسليح محددين.
السقف الهوردي أو Beam & Block
يعتمد على كمرات أو أعصاب مع وحدات تعبئة بينها.
من ناحية الوزن
قد تساعد وحدات التعبئة على تقليل كمية الخرسانة في بعض أجزاء السقف، وهو ما يمكن أن يؤثر في الوزن الذاتي.
لكن ذلك يعتمد على التصميم.
من ناحية التنفيذ
قد يتطلب السقف المصمت أعمال شدات وصب أكبر داخل الموقع، بينما يستفيد Beam & Block من عناصر مسبقة الصب في بعض الأنظمة.
من ناحية السرعة
قد يكون Beam & Block أسرع في المشاريع المناسبة إذا كانت عمليات التصنيع والنقل والتركيب منظمة.
من ناحية المرونة
قد يكون الصب في الموقع أكثر مرونة مع بعض التغييرات، بينما يحتاج النظام مسبق الصنع إلى تثبيت القرارات مبكرًا.
متى نستخدم السقف الهوردي؟
لا توجد قاعدة واحدة.
لكن يمكن دراسة النظام عندما تتوفر مجموعة من العوامل المناسبة.
عند وجود بحور متكررة
يساعد التكرار على تحقيق كفاءة أفضل في التصنيع والتركيب.
عندما يكون البرنامج الزمني مهمًا
يمكن للنظام دعم سرعة التنفيذ في المشاريع التي تحتاج إلى تقليل مدة بعض مراحل الهيكل.
عندما يكون التصميم مستقرًا
كلما تم اعتماد المخططات والفتحات مبكرًا، كان النظام أكثر فعالية.
عندما تتوفر معدات الرفع
يجب أن تسمح ظروف الموقع بنقل وتركيب العناصر.
عندما يكون المشروع منظمًا لوجستيًا
يحتاج النظام إلى تنسيق بين المصنع والنقل والموقع والرافعات.
هل Beam & Block مناسب للفلل؟
يمكن استخدام النظام في بعض مشاريع الفلل والمباني السكنية.
لكن لا يجب اتخاذ القرار بناءً على نوع المبنى فقط.
يجب دراسة:
مساحة المشروع.
البحور.
توزيع الأعمدة.
شكل السقف.
الموقع.
إمكانية دخول معدات الرفع.
التكلفة.
كمية العناصر.
التكرار.
وفي بعض الفلل قد يكون النظام مناسبًا، بينما تكون أنظمة أخرى أكثر كفاءة في مشاريع أخرى.
هل Beam & Block مناسب للمشاريع التجارية؟
يمكن استخدام النظام في بعض المباني التجارية والإدارية، خصوصًا عندما توجد بحور أو وحدات متكررة.
كما قد يكون مناسبًا لبعض:
المدارس.
المستودعات.
المباني السكنية.
المنشآت الخدمية.
المشاريع الصناعية.
ويظل القرار مرتبطًا بالتصميم ومتطلبات المشروع.
خطوات تنفيذ السقف الهوردي Beam & Block
تمر عملية التنفيذ بعدة مراحل تبدأ قبل وصول العناصر إلى الموقع.
1. مراجعة التصميم والمخططات
يتم تحديد:
الأحمال.
البحور.
مواقع المساند.
أبعاد الكمرات.
نوع وحدات التعبئة.
فتحات الخدمات.
تفاصيل التسليح.
ويجب تنسيق هذه البيانات مع المعمار وMEP.
2. تصنيع الكمرات
إذا كان النظام يستخدم كمرات مسبقة الصب، يتم تصنيعها وفق المخططات والمواصفات المعتمدة.
ويتم فحص:
القوالب.
حديد التسليح.
أبعاد العنصر.
نقاط الرفع.
جودة الخرسانة.
3. تجهيز الموقع والمساند
قبل وصول الكمرات يتم التأكد من:
المناسيب.
مواقع الارتكاز.
الأبعاد.
جاهزية الأعمدة والجدران.
مناطق حركة المعدات.
4. توريد الكمرات
يتم ترتيب النقل حسب تسلسل التركيب.
ويساعد ذلك على تقليل التخزين وإعادة المناولة.
5. رفع وتركيب الكمرات
تُرفع الكمرات باستخدام المعدات المناسبة ويتم وضعها في مواقعها.
ثم يتم فحص:
المحاذاة.
المسافات.
الارتكاز.
المناسيب.
6. تركيب بلوك الهوردي أو وحدات التعبئة
يتم وضع وحدات التعبئة بين الكمرات وفق النظام.
ويجب التأكد من استقرارها ومطابقتها للتوزيع المطلوب.
7. تنفيذ التسليح
تُستكمل تفاصيل حديد التسليح والوصلات والفتحات طبقًا للمخططات.
8. صب الخرسانة العلوية
تُنفذ الطبقة الخرسانية العلوية حسب المواصفات.
ثم يتم تنفيذ أعمال الدمك والمعالجة المطلوبة.
9. مراقبة الجودة
يجب مراجعة:
المناسيب.
جودة التركيب.
تفاصيل التسليح.
الفتحات.
الوصلات.
الخرسانة.
مطابقة التنفيذ للمخططات.
ما تكلفة نظام الكمرات والبلوك؟
لا توجد تكلفة ثابتة لنظام Beam & Block.
وتتغير التكلفة حسب:
مساحة المشروع.
البحور.
عدد الكمرات.
أبعاد العناصر.
نوع بلوك الهوردي.
كمية التسليح.
الخرسانة العلوية.
النقل.
معدات الرفع.
العمالة.
موقع المشروع.
ولهذا لا يُنصح بالاعتماد على سعر المتر وحده.
سعر المتر أم التكلفة الكلية؟
قد يبدو عرض معين أقل من ناحية سعر المتر، لكنه لا يشمل:
النقل.
الرفع.
التركيب.
الخرسانة العلوية.
بعض أعمال التسليح.
بينما يشمل عرض آخر نطاقًا أوسع.
لذلك يجب توحيد نطاق المقارنة قبل الحكم على السعر.
هل السقف الهوردي أوفر من السقف العادي؟
ليس دائمًا.
قد يساعد النظام على تقليل بعض:
أعمال الشدات.
العمالة.
زمن التنفيذ.
الخرسانة في بعض أجزاء السقف.
لكن في المقابل توجد تكاليف:
التصنيع.
النقل.
الرافعات.
التركيب.
ولهذا يجب مقارنة الحلين على مستوى المشروع الكامل.
هل Beam & Block أخف من السقف المصمت؟
يمكن أن يساعد استخدام وحدات التعبئة على تقليل كمية الخرسانة الموجودة داخل أجزاء من السقف.
لكن مقدار الاختلاف في الوزن يعتمد على:
أبعاد النظام.
نوع الكمرات.
وحدات التعبئة.
سماكة الخرسانة.
البحور.
التسليح.
ولذلك لا يجب استخدام نسبة ثابتة لجميع المشاريع.
مقاسات الكمرات في Beam & Block
لا توجد أبعاد قياسية واحدة.
يتم تحديد مقاسات الكمرات حسب:
البحر.
الأحمال.
المساند.
نوع البلوك.
الخرسانة.
التسليح.
متطلبات النقل والرفع.
وفي الأنظمة مسبقة الصب يجب أيضًا التأكد من أن العنصر مناسب للمناولة قبل وصوله إلى وضعه النهائي.
ما أهمية التخطيط المبكر؟
يعتبر التخطيط أحد أهم عوامل نجاح Beam & Block.
قبل بدء التصنيع يجب قدر الإمكان تثبيت:
شبكة الأعمدة.
مناسيب السقف.
الفتحات.
الخدمات.
مقاسات الكمرات.
خطة الرفع.
تسلسل التوريد.
لأن أي تغيير متأخر قد يؤثر في عناصر تم تصنيعها بالفعل.
كيف يؤثر MEP على نظام الهوردي؟
يجب تنسيق مسارات الخدمات مع النظام الإنشائي قبل التنفيذ.
فلا يجوز التعامل مع الكمرات أو العناصر الإنشائية على أنها مناطق يمكن فتحها أو تكسيرها لاحقًا دون مراجعة هندسية.
ويجب دراسة:
فتحات التكييف.
الأنابيب.
مجاري الخدمات.
الفتحات الرأسية.
نقاط المعدات.
Beam & Block أم البريكاست؟
Beam & Block نفسه قد يستخدم عناصر Precast.
أما البريكاست فهو مفهوم أوسع يشمل أنواعًا متعددة من البلاطات والكمرات والعناصر الخرسانية مسبقة الصنع.
لذلك فإن العلاقة بينهما هي أن Beam & Block يمكن أن يكون أحد الحلول ضمن منظومة البناء مسبق الصنع.
Beam & Block أم السقف التقليدي: كيف تختار؟
يجب تقييم عدة محاور.
الأداء الإنشائي
هل النظام يحقق الأحمال والبحور المطلوبة؟
التنفيذ
هل الموقع مناسب للرفع والتركيب؟
الوقت
هل سيحقق النظام ميزة حقيقية في الجدول الزمني؟
التكلفة
ما التكلفة الإجمالية، وليس فقط تكلفة العناصر؟
التصميم المعماري
هل يتوافق النظام مع الفتحات والمناسيب ومتطلبات المبنى؟
اللوجستيات
هل يمكن تصنيع العناصر ونقلها وتركيبها بسهولة؟
أخطاء يجب تجنبها
من أبرز الأخطاء في تنفيذ نظام Beam & Block:
بدء التصنيع قبل اعتماد التصميم.
عدم تنسيق الفتحات.
عدم تجهيز المساند بدقة.
ضعف خطة النقل.
استخدام معدات رفع غير مناسبة.
تعديل الكمرات في الموقع دون اعتماد.
تغيير مواقع العناصر.
ضعف فحص التسليح قبل الصب.
تحميل السقف قبل اكتمال النظام.
عدم تنفيذ المعالجة المطلوبة للخرسانة.
نظام Beam & Block مع أطوار الكون
تتعامل أطوار الكون للمقاولات مع نظام Beam & Block كحل إنشائي متكامل لا يقتصر على توريد الكمرات أو وحدات التعبئة.
تبدأ العملية من دراسة المخططات والمتطلبات الإنشائية، ثم التنسيق بين التصميم والتوريد والموقع، وصولًا إلى تنفيذ وتركيب العناصر واستكمال الأعمال الإنشائية.
ويشمل نجاح النظام التكامل بين:
الهندسة.
المشتريات.
التصنيع.
النقل.
معدات الرفع.
فرق الموقع.
مراقبة الجودة.
الجدول الزمني.
إذا كنت تدرس استخدام نظام السقف الهوردي Beam & Block في مشروعك، فإن الخطوة الأولى هي مراجعة المخططات والبحور والأحمال وظروف الموقع لتحديد مدى ملاءمته قبل اعتماد النظام.
الخلاصة
يمثل نظام السقف الهوردي Beam & Block أحد الحلول الإنشائية التي تجمع بين الكمرات الخرسانية ووحدات التعبئة والتسليح والخرسانة العلوية ضمن نظام واحد.
ويمكن أن يوفر النظام مزايا مهمة في المشاريع المناسبة، مثل:
الاستفادة من التصنيع المسبق.
تقليل بعض أعمال الموقع.
تحسين التنظيم.
دعم سرعة التنفيذ.
الاستفادة من تكرار العناصر.
لكن هذه المميزات لا تتحقق دون تخطيط جيد.
فنجاح النظام يبدأ من التصميم والتنسيق المبكر، ويمر بالتصنيع والنقل والرفع والتركيب، وينتهي بضبط الجودة والتنفيذ الصحيح.
ولهذا فإن السؤال الأفضل ليس:
هل Beam & Block أفضل من السقف التقليدي؟
بل:
هل Beam & Block هو النظام الأنسب لهذا المشروع من حيث الأداء والتكلفة والتنفيذ والوقت؟
وهذا هو القرار الذي يجب أن تحدده الدراسة الهندسية للمشروع.
الأسئلة الشائعة عن نظام السقف الهوردي Beam & Block
ما هو نظام Beam & Block؟
هو نظام إنشائي يعتمد على كمرات خرسانية يتم تركيب وحدات تعبئة بينها، ثم استكمال التسليح والخرسانة المطلوبة لتكوين السقف.
هل Beam & Block هو نفسه السقف الهوردي؟
هناك تشابه كبير في الفكرة العامة، لكن التفاصيل والمكونات وطريقة التنفيذ قد تختلف حسب النظام.
ما أهم مميزات السقف الهوردي؟
يمكن أن يساعد في تقليل بعض الأعمال الميدانية، وتحسين تنظيم الموقع، والاستفادة من التصنيع المسبق، ودعم سرعة التنفيذ في المشاريع المناسبة.
متى نستخدم السقف الهوردي؟
يمكن دراسته عندما يكون التصميم مستقرًا، والبحور أو العناصر متكررة، والموقع مناسبًا للنقل والرفع.
هل Beam & Block مناسب للفلل؟
يمكن استخدامه في بعض الفلل، لكن يجب دراسة المخططات والبحور والتكلفة وظروف الموقع قبل اتخاذ القرار.
هل نظام الكمرات والبلوك أرخص؟
ليس دائمًا. يجب مقارنة التكلفة الإجمالية التي تشمل التصنيع والنقل والرفع والتركيب والتسليح والخرسانة.
هل يحتاج Beam & Block إلى شدات؟
يمكن لبعض أنظمة Beam & Block تقليل الاعتماد على الشدات التقليدية، لكن متطلبات الدعم المؤقت تختلف حسب النظام والتصميم.
ما هو بلوك الهوردي؟
هو وحدة تعبئة توضع بين الأعصاب أو الكمرات ضمن نظام السقف، ويختلف نوعه ومواصفاته حسب النظام المستخدم.
كيف يتم تنفيذ السقف الهوردي؟
تبدأ العملية بالتصميم، ثم تجهيز أو تصنيع الكمرات، وتجهيز المساند، والتركيب، ووضع وحدات التعبئة، واستكمال التسليح، ثم تنفيذ الخرسانة العلوية.
ما الفرق بين السقف الهوردي والسقف المصمت؟
السقف المصمت يعتمد على بلاطة خرسانية متصلة، بينما يستخدم الهوردي أعصابًا أو كمرات ووحدات تعبئة بينها.
هل Beam & Block جزء من أنظمة البريكاست؟
يمكن أن يعتمد على كمرات خرسانية مسبقة الصب، ولذلك يرتبط بأنظمة البناء مسبق الصنع، لكنه يمثل نظامًا محددًا داخل هذه الفئة.
كيف أعرف إذا كان النظام مناسبًا لمشروعي؟
يتم ذلك من خلال دراسة المخططات والأحمال والبحور والموقع والرفع والنقل والتكلفة والبرنامج الزمني قبل اعتماد النظام.
